Fundament to dosłownie i w przenośni podstawa każdej budowli. Zanim jednak pierwsza łyżka koparki wbije się w ziemię, a pierwsza gruszka z betonem wjedzie na działkę, musisz wykonać krok absolutnie kluczowy, od którego zależy powodzenie całej inwestycji. Mowa o wytyczeniu budynku. To moment, w którym Twój projekt na papierze zostaje przeniesiony w rzeczywistą przestrzeń Twojej działki.
Wielu inwestorów budujących garaż metodą gospodarczą (tzw. "bez majstra") bagatelizuje ten etap, uznając, że "jakoś to będzie" i wystarczy sznurek oraz kilka palików wbitych "na oko".
Nic bardziej mylnego. Błędy popełnione na etapie wytyczania są najtrudniejsze i najdroższe do naprawienia. Przesunięcie budynku o kilka centymetrów może skutkować niezgodnością z projektem zagospodarowania działki, problemami z odbiorem budynku, a w skrajnych przypadkach – nakazem rozbiórki. Nierówne kąty (brak kątów prostych) zemszczą się na każdym kolejnym etapie: przy murowaniu ścian, układaniu więźby dachowej, a nawet przy kładzeniu płytek wewnątrz. Krzywy fundament to krzywe ściany i krzywy dach.
W tym artykule przeprowadzimy Cię przez proces wytyczania budynku od A do Z. Dowiesz się, kiedy niezbędny jest geodeta, jak samodzielnie przygotować plac budowy, czym są ławy drutowe
i jak je poprawnie wykonać, aby Twój garaż stał idealnie tam, gdzie powinien.
Ważne
Prawo Budowlane a Geodeta
Zgodnie z Prawem budowlanym, wytyczenie obiektu budowlanego w terenie (również garażu, jeśli wymaga pozwolenia na budowę) musi zostać wykonane przez uprawnionego geodetę i potwierdzone wpisem do dziennika budowy. Nawet przy budowie na zgłoszenie, warto skorzystać z usług profesjonalisty, aby mieć 100% pewności co do granic i osi.

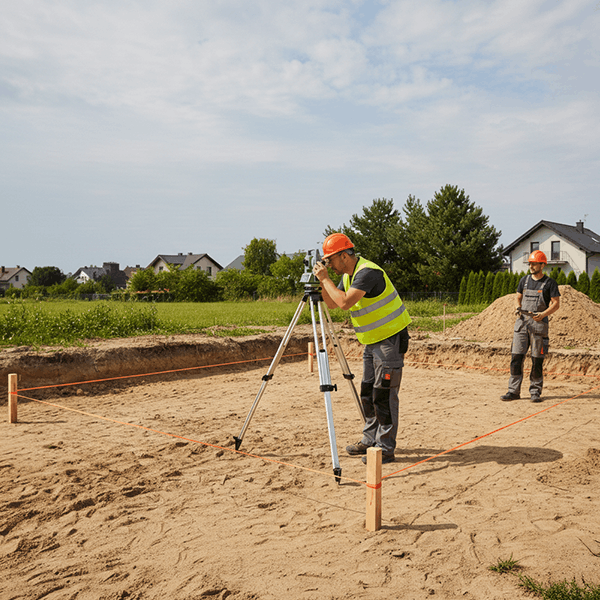

Krok 1: Geodeta na działce – wytyczenie osi i "zera"
Pierwszym "oficjalnym" krokiem budowy jest wizyta uprawnionego geodety. Jego zadaniem jest przeniesienie projektu zagospodarowania działki (PZD) na grunt.
Co dokładnie robi geodeta?
Geodeta nie wyznacza zewnętrznych krawędzi murów, lecz osie konstrukcyjne budynku. Są to linie umowne, które przechodzą przez środek ścian nośnych (lub w innej odległości zdefiniowanej
w projekcie). To kluczowe rozróżnienie, o którym musisz pamiętać. Fundament i ściana mają swoją grubość, więc ostateczny obrys budynku będzie szerszy niż wytyczone osie.
Geodeta wyznacza zazwyczaj 4 główne narożniki budynku (punkty przecięcia osi) i wbija w te miejsca solidne paliki, często z wbitym gwoździem na szczycie, który precyzyjnie wskazuje punkt geodezyjny.
Poziom "zero" budynku
Drugim, równie ważnym zadaniem geodety, jest wyznaczenie poziomu "zero" budynku. Jest to poziom gotowej posadzki na parterze. Punkt ten jest zazwyczaj nanoszony na stały element otoczenia (np. sąsiedni budynek, słup ogrodzeniowy) lub na solidnie wbity palik (tzw. reper roboczy).
Dlaczego to takie ważne?
- Poziom "zero" decyduje o tym, jak wysoko Twój garaż będzie posadowiony względem drogi dojazdowej i terenu działki.
- Zbyt niskie posadowienie grozi zalewaniem garażu wodą opadową.
- Zbyt wysokie posadowienie wymusi wykonanie kosztownego podjazdu i nasypów.
Porada
Pro Tip eksperta: poproś geodetę o wyznaczenie repera roboczego w miejscu, które na pewno nie zostanie uszkodzone podczas prac ziemnych (np. na słupku ogrodzeniowym z dala od bramy wjazdowej). To będzie Twój punkt odniesienia przez całą budowę.
Krok 2: Ławy drutowe – strażnicy Twoich wymiarów
W tym momencie wielu niedoświadczonych budowlańców popełnia fatalny błąd. Po wyjeździe geodety zostają na działce cztery paliki w narożnikach. Przyjeżdża koparka, zaczyna kopać i... po minucie paliki znikają w łyżce koparki lub są przysypane urobkiem. Tracisz wszystkie punkty odniesienia!
Aby temu zapobiec, musisz wykonać tzw. ławy drutowe. Jest to prosta konstrukcja z desek
i palików, umieszczona poza obrysem wykopu, która pozwala zachować osie budynku nawet po wykopaniu wielkiej dziury w ziemi.
Jak zbudować ławy drutowe? Instrukcja krok po kroku
Ławy drutowe montujemy na przedłużeniu osi budynku, w odległości około 1,5 – 2 metrów od planowanej krawędzi wykopu. Taka odległość gwarantuje, że koparka nie uszkodzi ław, a brzeg wykopu się nie osunie pod nimi.
- Wbijanie palików:
Dla każdej osi (czyli dla każdej ściany) potrzebujesz dwóch bramek (ław). Wbij w ziemię dwa paliki
w rozstawie ok. 1-1,5 metra. Paliki wbijaj solidnie, muszą być bardzo stabilne. - Poziomowanie desek:
Do wbitych palików przybij poziomą deskę (poprzeczkę). Bardzo ważne jest, aby górne krawędzie wszystkich desek na wszystkich ławach były na tym samym poziomie. Użyj do tego niwelatora (jeśli masz) lub poziomicy wodnej (szlauchwagi). Możesz też poprosić geodetę, aby podczas swojej wizyty naniósł poziom na Twoje paliki pod ławy. - Przenoszenie osi:
Teraz następuje najważniejszy moment. Musisz przenieść linię osi (którą wyznaczył geodeta swoimi palikami w narożnikach) na deski ław drutowych. Wbij gwoździk w górną krawędź deski dokładnie w miejscu, gdzie przebiega oś. Zrób to dla obu końców danej osi. - Rozciągnięcie sznurka:
Gdy masz już gwoździe na przeciwległych ławach, rozciągnij między nimi sznurek murarski. Ten sznurek wyznacza oś Twojej ściany. Punkt przecięcia się dwóch sznurków to dokładnie środek narożnika Twojego fundamentu.
Ostrzeżenie
Uwaga na stabilność: ławy drutowe muszą być pancerne. Jeśli ktoś w nie kopnie, przewróci lub przestawi, tracisz całą geometrię budynku. Warto dodatkowo oznaczyć je taśmą ostrzegawczą i uczulić operatora koparki.
Krok 3: Sprawdzenie geometrii – matematyka nie kłamie
Gdy masz już rozciągnięte sznurki na ławach drutowych, zanim pozwolisz koparce wjechać na teren, musisz bezwzględnie sprawdzić geometrię. Nawet geodeta jest człowiekiem i może się pomylić, a co dopiero Ty przy budowie ław.
Sprawdzenie przekątnych
To najprostsza i najskuteczniejsza metoda weryfikacji kątów prostych. W idealnym prostokącie (jakim jest rzut garażu) obie przekątne muszą być równe.
- Zmierz odległość od lewego górnego przecięcia sznurków do prawego dolnego.
- Zmierz odległość od prawego górnego do lewego dolnego.
Jeśli wyniki różnią się o więcej niż 1-2 cm, to znaczy, że Twój budynek jest "kopnięty" (ma kształt rombu, a nie prostokąta). Musisz skorygować ustawienie gwoździ na ławach drutowych tak, aby wyrównać przekątne, zachowując jednocześnie wymiary boków.
Metoda trójkąta egipskiego (3-4-5)
Jeśli masz problem z wyznaczeniem kąta prostego, skorzystaj z twierdzenia Pitagorasa. Odmierz na jednym sznurku 3 metry od narożnika, na drugim sznurku 4 metry. Odległość między tymi punktami (przeciwprostokątna) musi wynosić idealnie 5 metrów. Jeśli jest inna – nie masz kąta prostego.
Porada
Jeśli budujesz mały garaż, możesz użyć wielokrotności mniejszych, np. 1.5m, 2m i 2.5m, ale im większe odcinki, tym większa precyzja pomiaru.
Krok 4: Wyznaczenie krawędzi wykopu (trasowanie)
Masz już sznurki wyznaczające OSIE. Teraz musisz wyznaczyć obrys WYKOPU. Pamiętaj: Sznurek to OŚ, a nie krawędź ściany!
Musisz zajrzeć do projektu i sprawdzić, jaką szerokość ma ława fundamentowa. Załóżmy, że ława ma 60 cm szerokości, a oś jest symetryczna (przebiega przez środek). Oznacza to, że krawędź ławy znajduje się 30 cm w jedną i 30 cm w drugą stronę od sznurka.
Chwyć miarkę i pion (ciężarek na sznurku). Opuszczaj pion ze sznurka osiowego i odmierzaj na ziemi odpowiednią odległość (np. 30 cm) w obie strony. Zaznaczaj te punkty na gruncie.
Gdy masz już wyznaczone narożniki zewnętrzne ławy fundamentowej, połącz je linią, sypiąc piasek lub używając farby geodezyjnej w sprayu.
Ważne: Wykop pod fundamenty wykonuje się zazwyczaj nieco szerszy niż sama ława (o ok. 10-20 cm z każdej strony), aby ułatwić montaż szalunków.
Jeśli planujesz lać beton bezpośrednio w grunt (bez szalunków – co jest dopuszczalne w pewnych warunkach, ale ryzykowne), kopiesz dokładnie na szerokość ławy.
Najczęstsze błędy na etapie wytyczania
- Brak zachowania wymiarów od granic działki: najgroźniejszy błąd. Jeśli wytyczysz budynek o 10 cm za blisko granicy sąsiada niż pozwala prawo (zwykle 3m lub 4m), nadzór budowlany może nakazać rozbiórkę lub zamurowanie okien. Zawsze pilnuj tych odległości z aptekarską precyzją.
- Zbyt płytkie posadowienie palików: paliki ław drutowych muszą tkwić w ziemi stabilnie. Mróz i wiatr potrafi ruszyć źle wbitym palikiem, psując całą geometrię.
- Użycie nieodpowiedniego sznurka: zwykła bawełniana linka nasiąka wodą i zwisa jak hamak. Używaj tylko żyłki murarskiej.
- Ignorowanie spadków terenu: jeśli Twoja działka jest na skarpie, wytyczanie jest trudniejsze. Musisz "schodkować" fundamenty. W takim przypadku współpraca z geodetą
i kierownikiem budowy jest niezbędna.
Podsumowanie
Wytyczenie budynku to czas, kiedy budowa jest jeszcze czysta i "papierowa", ale to właśnie teraz decyduje się jakość geometryczna Twojego przyszłego garażu. Nie spiesz się. Sprawdź przekątne trzy razy. Zrób solidne ławy drutowe. Pamiętaj, że beton wylany w złym miejscu jest bardzo trudny do przesunięcia.
Solidnie wykonane wytyczenie to spokój ducha operatora koparki i ekipy murarskiej (czyli Ciebie). Kiedy wiesz, że sznurki są w dobrym miejscu, kopanie i murowanie staje się prostą realizacją planu, a nie walką z błędami.
